蒸汽流量計有哪幾種
- 字號 + -
蒸汽流量計作為工業生產和能源管理中的重要測量工具，其種類多樣，各具特色。本文將對蒸汽流量計的主要類型進行詳細介紹，幫助讀者更好地了解這一領域。
一、蒸汽流量計概述
蒸汽流量計主要用于測量蒸汽的流量，對于企業的能源計量與管理、成本控制以及節能減排目標的實現具有重要意義。隨著技術的不斷進步，蒸汽流量計的種類也越來越多，以適應不同工況和應用場景的需求。
二、蒸汽流量計的主要類型

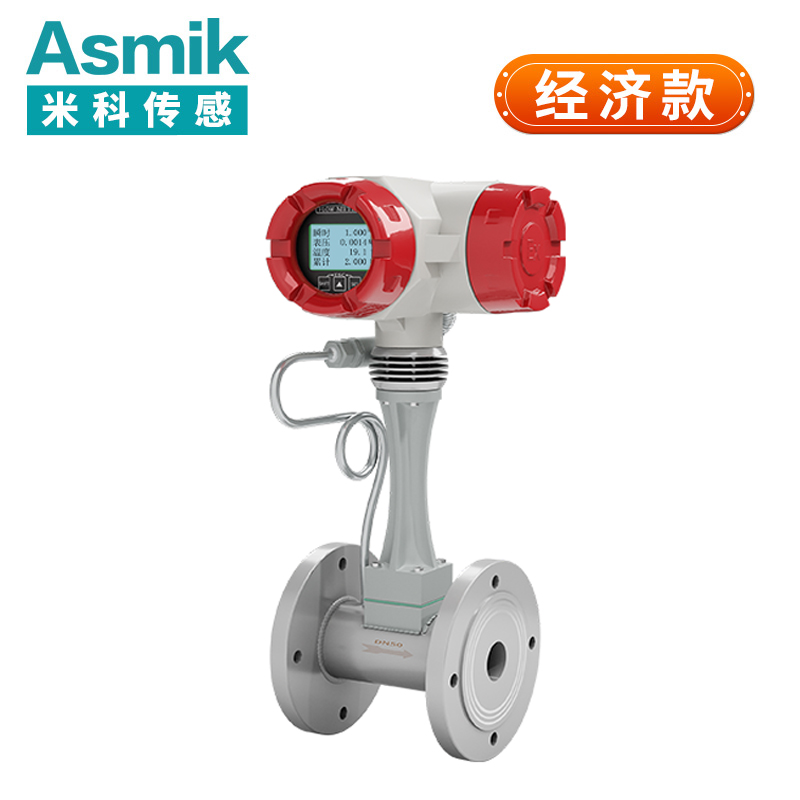

- 渦街流量計
渦街流量計利用卡門渦街原理來測量蒸汽流量。當蒸汽流經渦街流量計的旋渦發生體時，會在其后方產生兩列交替的旋渦，這些旋渦以一定的頻率釋放，并與蒸汽的平均流速成正比。渦街流量計通過檢測這些旋渦的頻率來計算蒸汽的流量。渦街流量計具有測量范圍大、壓力損失小、精度高、可靠性高等優點，尤其適用于中高速蒸汽流量的測量。同時，渦街流量計還具有無可動機械零件、維護量小、儀表參數能長期穩定等特點，使其在工業流量測量領域具有重要地位。
- 差壓式流量計
差壓式流量計以伯努力方程和流動連續性方程為依據，通過測量蒸汽管道中節流裝置產生的差壓來確定蒸汽流量。常見的差壓式流量計有孔板流量計、噴嘴流量計、V錐流量計等。差壓式流量計結構簡單，價格親民，適用于飽和蒸汽和過熱蒸汽的測量。然而，其壓損較大，量程比有限，且需要配合溫度、壓力補償裝置以提高測量精度。
- 分流旋翼式蒸汽流量計
分流旋翼式蒸汽流量計通過分流管將一部分蒸汽引入流量計節流體，對葉輪形成轉矩，使葉輪帶動輪子軸旋轉。葉輪轉速與流量成正比，從而可以測量蒸汽流量。分流旋翼式蒸汽流量計具有機械結構耐用、無需電源、換孔板即可改變量程等優點。但其精度相對較低，管徑適配范圍較窄，且只能水平安裝。
- 熱式質量流量計
熱式質量流量計通過加熱傳感器并測量傳感器溫度的變化來計算蒸汽的質量流量。這種流量計不受溫度和壓力的影響，能夠直接測量蒸汽的質量流量，適用于低流量和高精度的蒸汽流量測量。然而，熱式質量流量計的價格相對較高，且對蒸汽的純凈度和流速有一定的要求。
- 超聲波流量計
超聲波流量計通過發送超聲波脈沖并測量其反射時間來計算蒸汽的流量。這種流量計適用于高溫高壓環境中的蒸汽流量測量，具有高精度和高粘度的特點。超聲波流量計還具有非接觸式測量、安裝方便、維護量小等優點。但其價格相對較高，且對測量環境有一定的要求。
三、蒸汽流量計的選擇與應用
在選擇蒸汽流量計時，需要根據具體的蒸汽流量測量需求、工況條件、預算以及精度要求等因素進行綜合考慮。不同類型的蒸汽流量計各有其優缺點和適用場景，正確選擇可以確保測量的準確性和效率。
四、結論
蒸汽流量計的種類多樣，各具特色。渦街流量計、差壓式流量計、分流旋翼式蒸汽流量計、熱式質量流量計以及超聲波流量計都是常見的蒸汽流量計類型。在選擇蒸汽流量計時，需要根據實際需求進行綜合考慮，以確保測量的準確性和效率。同時，隨著技術的不斷進步和應用的不斷深入，蒸汽流量計的性能和精度也將不斷提高，為工業生產和能源管理提供更加有力的支持。
